MENGCRIMPING KABEL UTP

UTP kabel merupakan singkatan Unshielded Twisted Pair, yang artinya adalah kabel yang terdiri dari 4 pasang (biru, oranye, hijau, dan coklat) kabel yang dipilih menurut aturan tertentu dan digunakan untuk mentransfer atau menerima data.

Berikut ini kegunaan dari kabel kategori 1 – 7 diambil dari wikipedia.

* cat 1: sebelumnya dipakai untuk POST (Plain Old Telephone Service) telephone dan ISDN.

* cat 2: dipakai untuk token ring network dengan bw 4mbps

* cat 3: dipakai untuk data network dengan frequensi up to 16Mhz dan lebih populer untuk pemakaian 10mbps

* cat 4: Frequensi up to 20Mhz dan sering dipakai untuk 16mbps token ring network.

* cat 5: Frequensi up to 100Mhz dan biasa dipakai untuk network dengan kecepatan 100Mbps tetap kemungkinan tidak cocok untuk gigabyte ethernet network.

* cat 5e: Frequensi dan kecepatan sama dengan cat-5 tetapi lebih support gigabyte ethernet network.

* cat 6: Memiliki kecepatan up to 250Mbps atau lebih dari dua kali cat-5 dan cat-5e

* cat 6a: Kabel masa depan untuk kecepatan up to 10Gbps

* cat 7: di design untuk bekerja pada frequensi up to 600Mhz.

ALAT DAN BAHAN UNTUK MENGCRIMPING KABEL

BAHAN:

1. RJ-45 connector 2. Kabel UTP

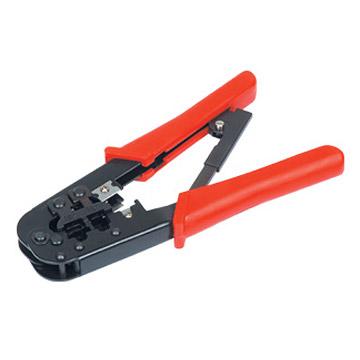

1. Crimping tools 2. Kabel tester

JENIS URUTAN KABEL PADA CRIMPING KABEL

Aturan khusus mengenai pengurutan kabel, biasanya menggunakan standar EIA/TIA 568 (misalkan A dan B)

• Jika koneksi ujung kabel yang satu dengan ujung kabel yang lain sama (terserah, A-A atau B-B) maka kabel disebut straight.

• Jika koneksi ujung kabel yang satu dengan ujung kabel yang lain beda (terserah, A-B atau B-A) maka kabel disebut cross.

URUTAN KABEL JENIS STRAIGHT

Crimping kabel UTP jenis straight untuk koneksi dari komputer ke switch/hub.

Urutan kabel jenis straight sebagai berikut:

* orange-putih

* orange

* hijau-putih

* biru

* biru-putih

* hijau

* Coklat

* Coklat - putih

URUTAN KABEL JENIS CROSS

Crimping kabel UTP jenis cross untuk koneksi dari komputer ke switch/hub

Urutan kabel jenis cross sebagai berikut :

* orange-putih

* orange

* hijau-putih

* biru

* biru-putih

* hijau

* cokal-putih

* coklat

LANGKAH-LANGKAH MENGCRIMPING KABEL UTP

1. Siapkan semua peralatan terutama kabel, konektor RJ-45 dan Crimping tool.

2. Kupas bagian luar kabel dengan menggunakan crimping tools.

3. Susun kabel sesuai dengan jenis straight atau cross

4. Potong ujung-ujung kabel yang tidak rata dengan pemotong kabel

5. Masukan kabel ke konektor RJ-45 sampai ujung-ujung kabel terlihat dibagian depan konektor RJ-45.

6. Masukan konektor RJ-45 tersebut ke crimp tool untuk di pres

7. Cek kabel dengan menggunakan kabel tester
